Mikroúderové značení

Do každého provozu vám vybereme vždy ten správný stroj

ELEKTROMAGNETICKÉ I PNEUMATICKÉ mikroúderové systémy

Neupřednostňujeme jeden princip nad druhým z jiných důvodů než výhodnosti pro zákazníka.

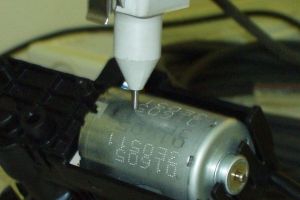

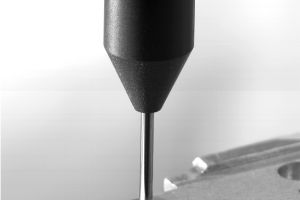

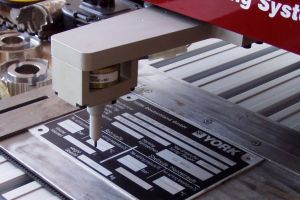

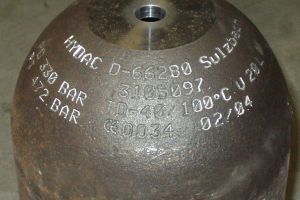

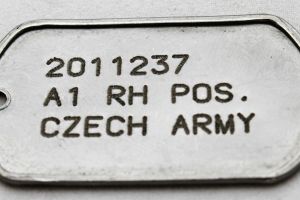

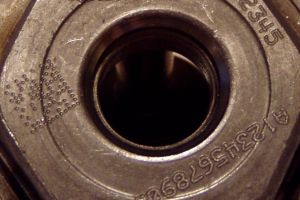

Mikroúderové značení patří mezi kontaktní způsob, kde dochází ke kontaktu mezi značicí jehlou a materiálem. Jedná se o velmi trvalé značení, které je viditelné i pod značnou vrstvou barvy, či jinou povrchovou úpravou jako je tryskání, či zinkování. Všechny naše mikroúderové systémy jsou bezúdržbové, jednoduché na ovládání a programování. Nabízíme standardní systémy ruční, stojanové, k integraci nebo i kombinované.

  • Je-li pro Vás jednohrotový mikroúder příliš pomalý, vyzkoušejte vícehrotový.
  • Je-li značení Vašich dílů příliš hlučné, vyzkoušejte rycí systémy.

Systémy s elektromagnetickým principem pohybu hrotu

ŘADA BENCHMARK

  • elektromagnetická verze
  • princip pohybu hrotu elektromagnet +pružinka

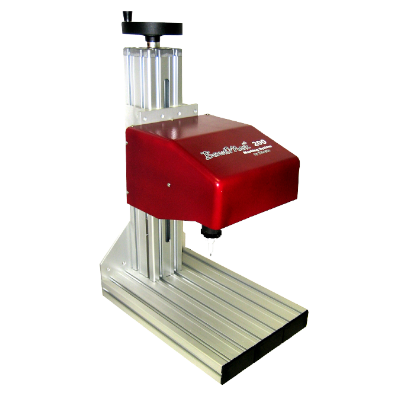

BenchMark200

stojanová verze + ruční verze + verze k integraci

  • Popisovací pole: 100 x 100mm
  • Použití: menší série, přesné značení
  • Rychlost: 4 znaky za sekundu

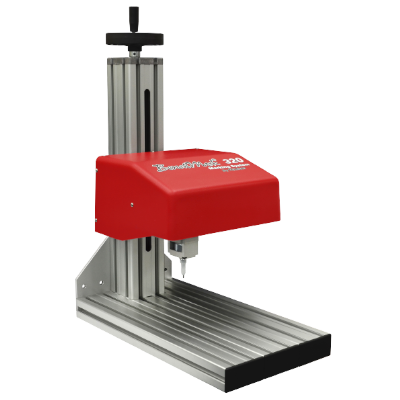

BenchMark320

stojanová verze s výsuvným ramenem

  • Popisovací pole: 150 x 100mm
  • Použití: menší série, přesné značení
  • Rychlost: 4 znaky za sekundu

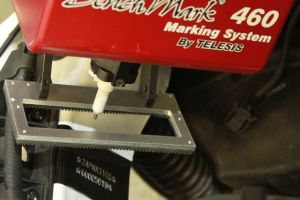

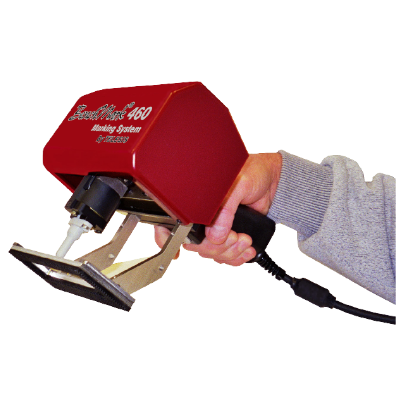

BenchMark460

ruční verze + stojanová verze + verze k integraci

  • Popisovací pole: 25 x 100mm
  • Použití: menší série, přesné značení
  • Rychlost: 4 znaky za sekundu

ŘADA TMP E

  • silnější elektromagnetická verze
  • princip pohybu hrotu elektromagnet + pružinka

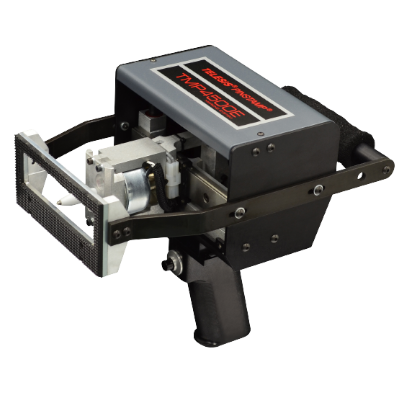

TMP4500

stojanová verze + ruční verze + verze k integraci

  • Popisovací pole: 25 x 100mm
  • Použití: menší série, přesné značení, hlubší značení
  • Rychlost: 4 znaky za sekundu

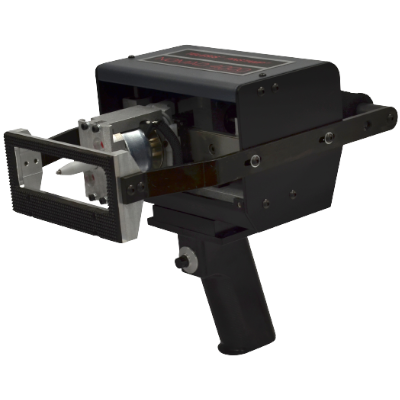

NOMAD4000

ruční
verze

  • Popisovací pole: 25 x 100mm
  • Použití: menší série, přesné značení, hlubší značení
  • Rychlost: 4 znaky za sekundu

Technická data, výkresy, 3D modely zašleme na vyžádání

Proč byste si měli pořídit mikroúdery právě od nás?

PNEUMATICKÉ MIKROÚDERY JEDNOHROTOVÉ A VÍCEHROTOVÉ

UNIKÁTNÍ PRINCIP POHYBU HROTU BEZ PRUŽINEK A BEZ ELEKTROMAGNETU

Hlavní výhody pneumatického principu pohybu hrot:

  • Nedochází k přehřívání elektromagnetu a opotřebení pružinek
  • Naše pneumatické systémy pracují na principu létající hrot, hrot běhá pouze na vzduchovém polštáři
  • Díky neustálému vystřeďování hrotu dokážeme značit přesně i při vysoké rychlosti

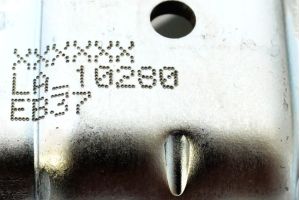

  • Každý úder hrotu je regulován zvlášť, dokážeme značit nerovnosti, korodované díly, zakulacené tvary
  • Naše pneumatické systémy pracují na principu létající hrot, hrot běhá pouze na vzduchovém polštáři
  • Díky neustálému vystřeďování hrotu dokážeme značit přesně i při vysoké rychlosti
  • Všechny naše systémy je možno integrovat v libovolném úhlu, hrot nemusí dopadat kolmo na materiál
  • Tyto systémy jsou bezúdržbové a téměř bezporuchové

Masivní stroje určené i pro ty nejnáročnější a nepřetržité provozy

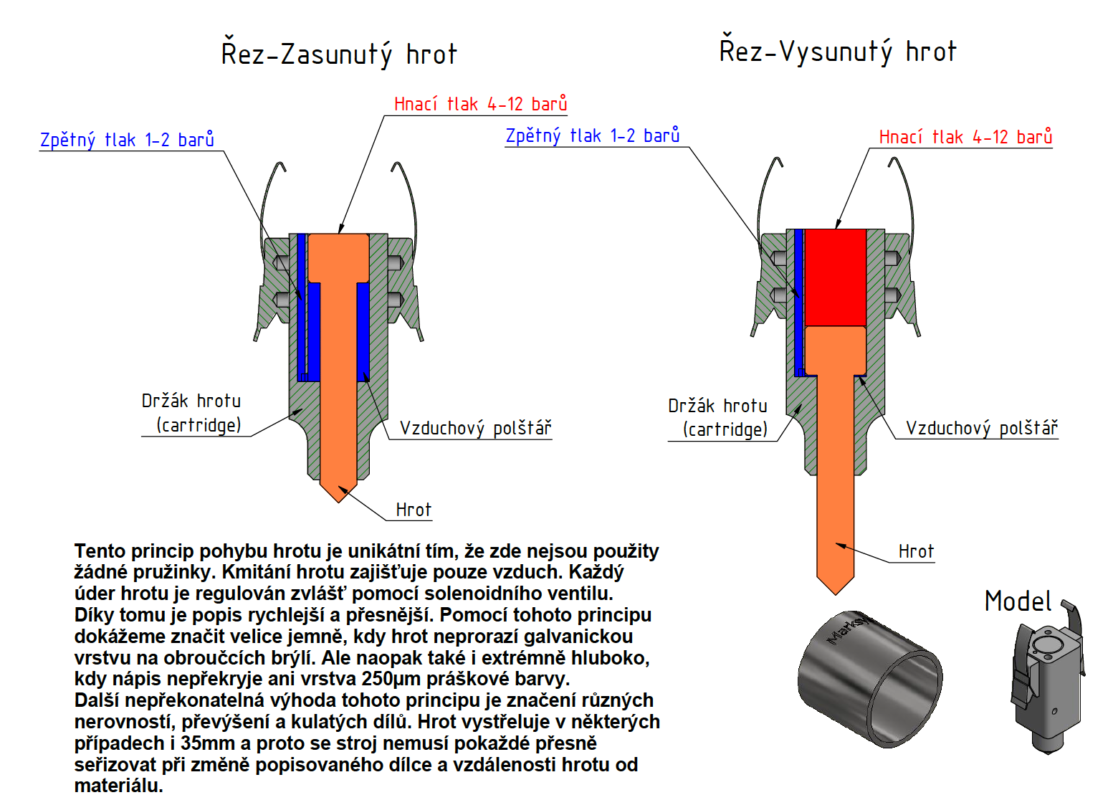

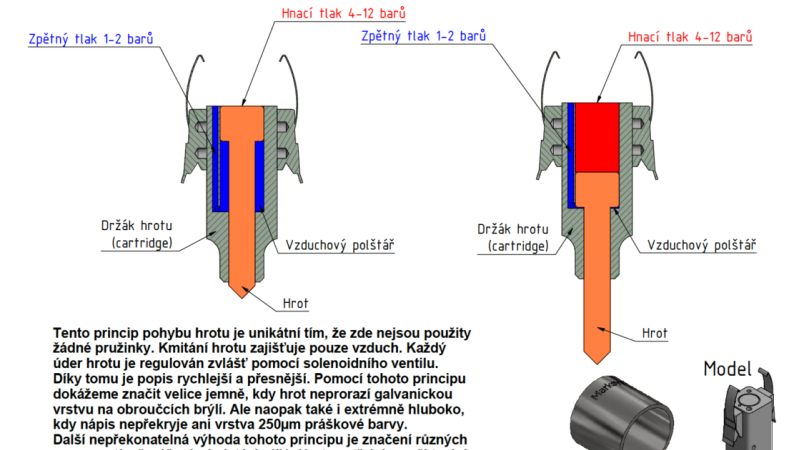

UNIKÁTNÍ PRINCIP POHYBU HROTU U PNEUMATICKÝCH MIKROÚDERŮ

Jako jediná firma nabízíme pneumatické mikroúdery na principu pohybu hrotu VZDUCH/VZDUCH (bez použití vratné pružiny). Tento způsob mikroúderového značení umožňuje ideálně značit velmi jemné díly.

ŘADA TMP

  • jednohrotové mikroúdery
  • pneumatická verze
  • princip vzduch/vzduch

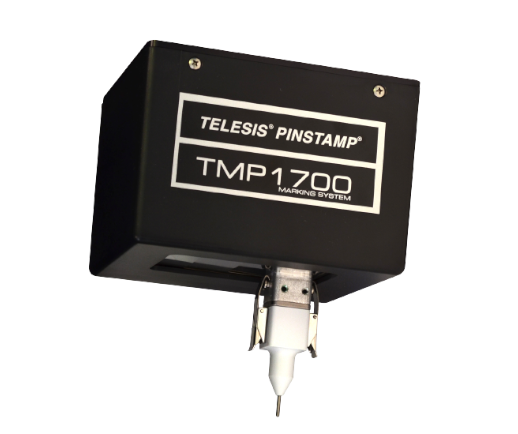

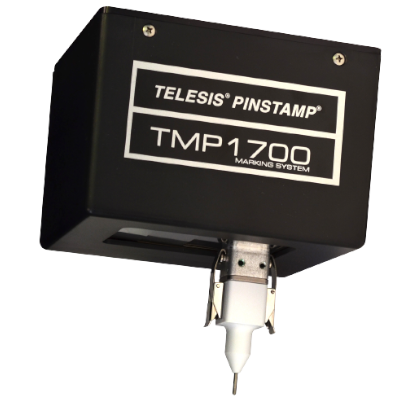

TMP1700

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 63 x 38mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 6 znaků za sekundu

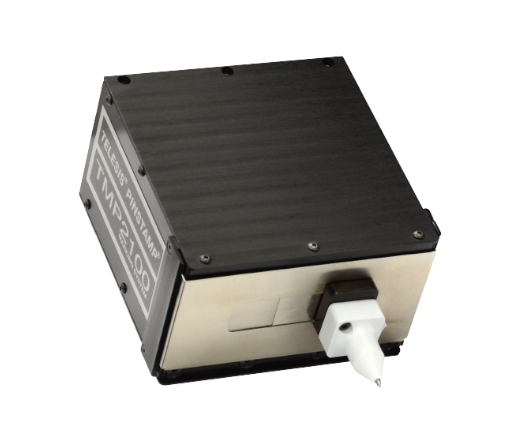

TMP2100

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 50 x 20mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 6 znaků za sekundu

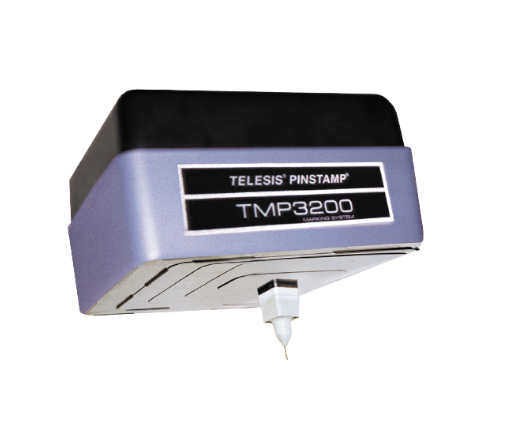

TMP3200

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 150 x 100mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 6 znaků za sekundu

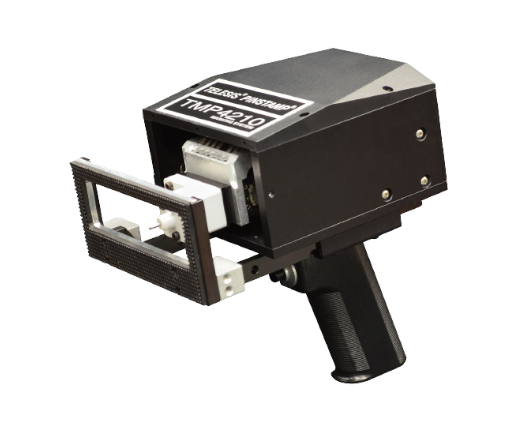

TMP4210

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 50 x 13mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 6 znaků za sekundu

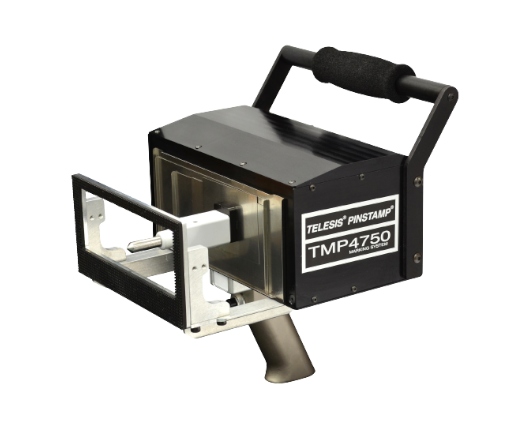

TMP4750

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 140 x 50mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 6 znaků za sekundu

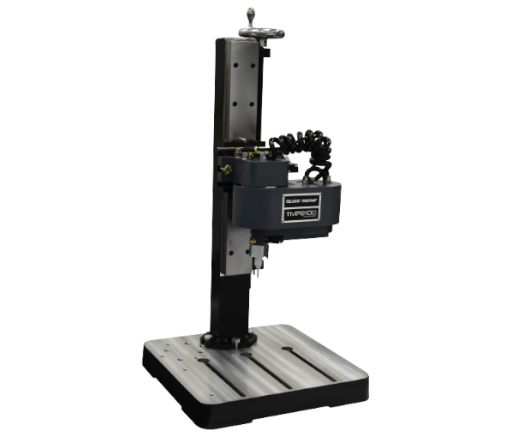

TMP6100

stojanová verze
+ verze k integraci

  • Popisovací pole: 304 x 152mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 4 znaky za sekundu

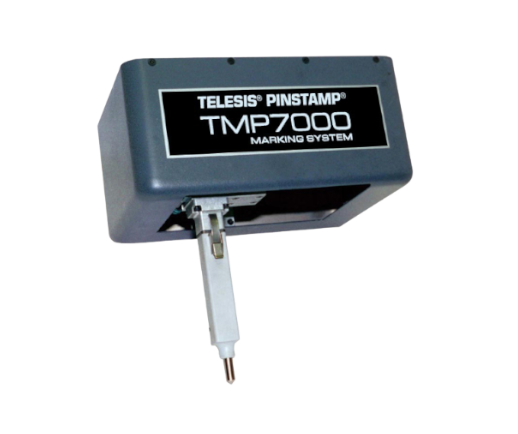

TMP7000

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 150 x 100mm
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: určený pro extrémně hluboké značení
  • Rychlost: 4 znaky za sekundu

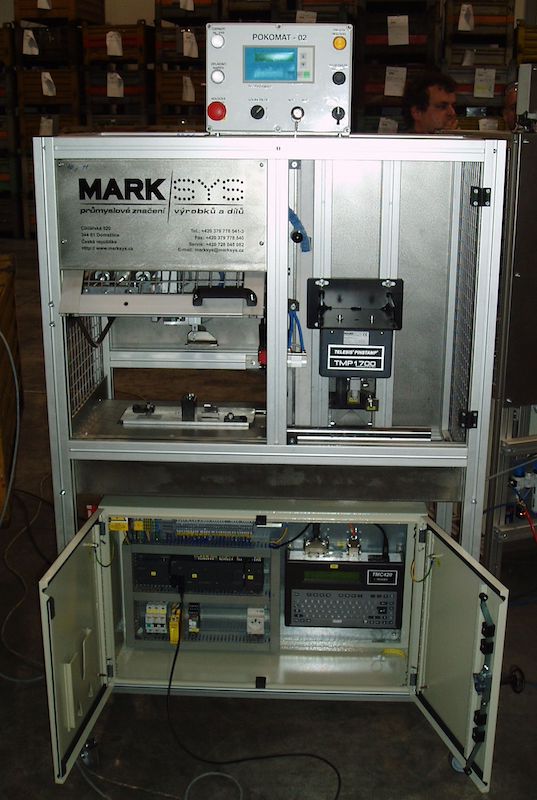

Prohlédněte si některé námi realizované projekty >>

Technická data, výkresy, 3D modely zašleme na vyžádání

Proč byste si měli pořídit mikroúdery právě od nás?

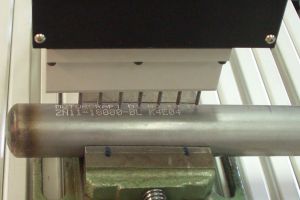

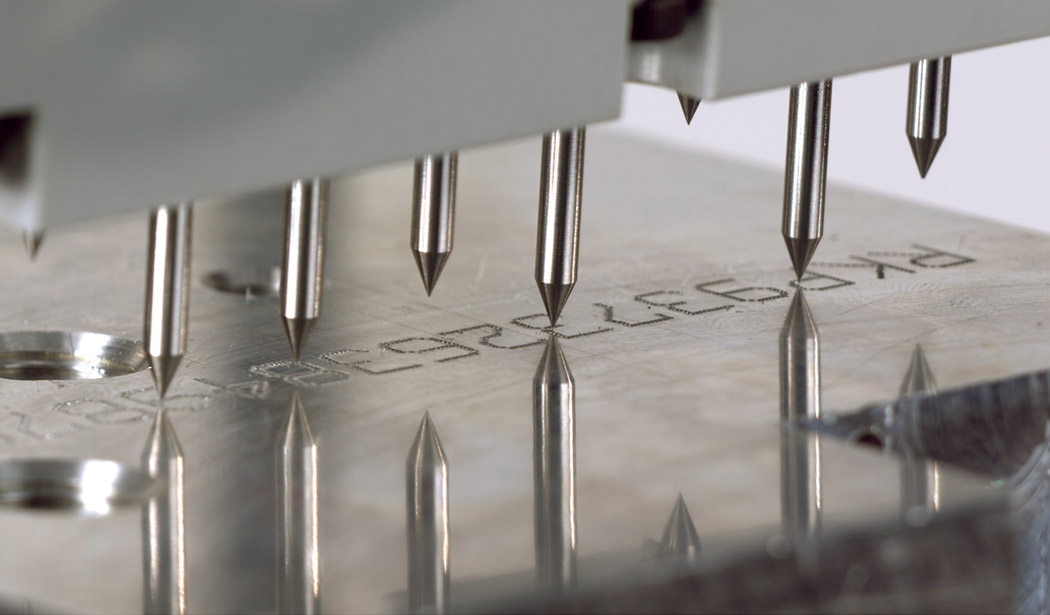

VÍCEHROTOVÉ SYSTÉMY = NEJRYCHLEJŠÍ ZNAČENÍ MIKROÚDEREM

DÍKY UNIKÁTNÍMU PRINCIPU POHYBU VZDUCH/VZDUCH DOKÁŽEME OVLÁDAT AŽ 21 HROTŮ NAJEDNOU

Výhody vícehrotových systémů:

  • Všechny vícehrotové systémy pracují na pneumatickém principu vzduch/vzduch
  • Každý hrot je ovládán zvlášť
  • Počet hrotů a jejich rozestup je navržen individuelně dle požadovaného značení
  • Každý hrot značí jen část textu, tím je značení extrémně rychlé – až 21 znaků za 1s.
  • Veškeré naše pneumatické mikroúdery jsou určeny i do nepřetržitých a těžkých provozů
  • Tyto systémy jsou bezúdržbové a téměř bezporuchové
  • Všechny naše systémy je možno integrovat v libovolném úhlu, hrot nemusí dopadat kolmo na materiál

MOŽNOST ZNAČIT VÍCE HROTY NAJEDNOU UKAZUJE OPRAVDOVOU KVALITU MIKROÚDEROVÝCH
STROJŮ

ŘADA TMM

  • vícehrotové mikroúdery
  • pneumatická verze
  • princip vzduch/vzduch

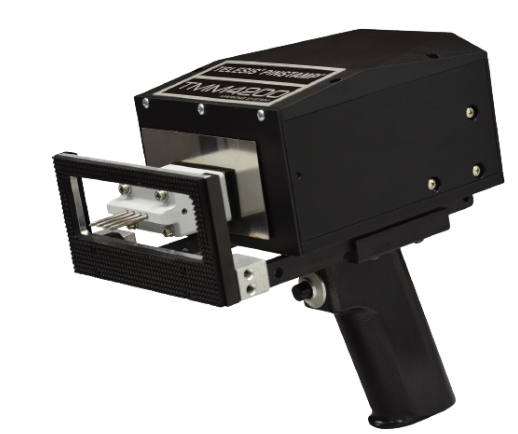

TMM4200

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 50 x 13mm
  • Počet popisovacích hrotů: 4
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 10 znaků za sekundu

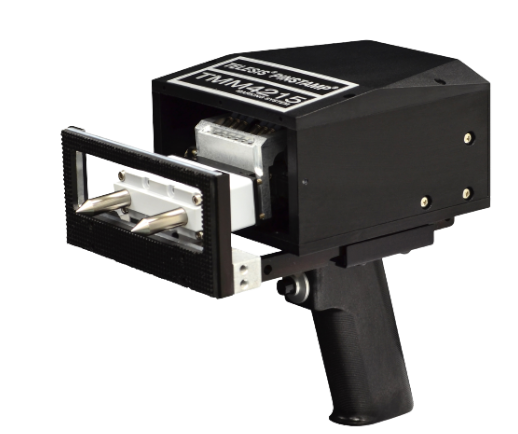

TMM4215

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 100 x 13mm
  • Počet popisovacích hrotů: 2
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 6 znaků za sekundu

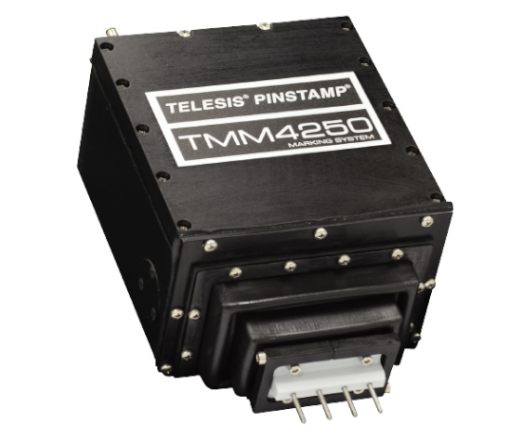

TMM4250

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 50 x 13mm
  • Počet popisovacích hrotů: 4
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 10 znaků za sekundu

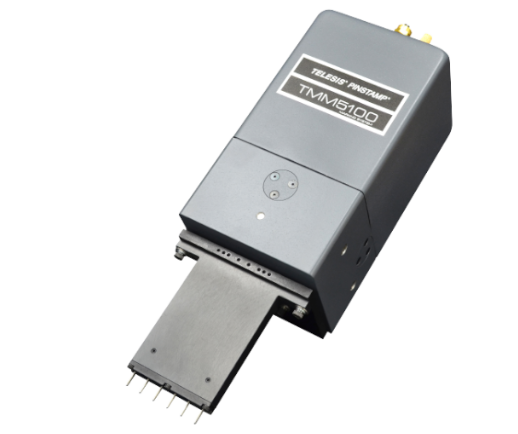

TMM5100

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 114 x 15,9mm
  • Počet popisovacích hrotů: 6
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 12 znaků za sekundu

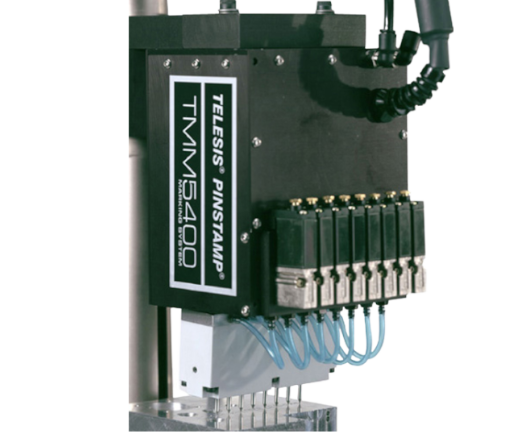

TMM5400

stojanová verze
+ ruční verze
+ verze k integraci

  • Popisovací pole: 48 x 13mm nebo 96 x 13mm
  • Počet popisovacích hrotů: 8
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: 16 znaků za sekundu

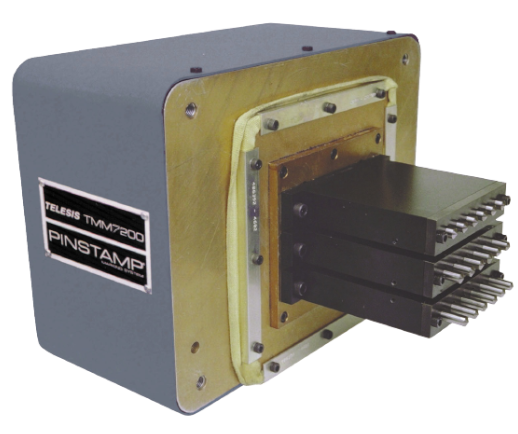

TMM7200

verze k integraci

  • Popisovací pole: libovolné dle aplikace
  • Počet popisovacích hrotů: až 21
  • Použití: neomezené zatížení 24/7
  • Možnosti nastavení: jemné i hluboké značení
  • Rychlost: až 21 znaků za sekundu

Technická data, výkresy, 3D modely zašleme na vyžádání

Nevíte, který mikroúder je pro Vás nejvýhodnější?

    Napište nám

    Vyplňte prosím tento krátký formulář - ozveme se Vám nejbližší pracovní den.


      Zavoláme Vám

      Spěcháte? Napište nám na sebe kontakt. Ozveme se Vám hned jak to bude možné. Nebo nám zavolejte na 379 778 541

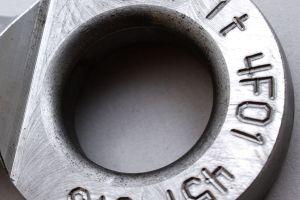

      RYCÍ SYSTÉMY

      TICHÉ ZNAČENÍ

      • ŘADA SS SE SERVOMOTY JE 2x RYCHLEJŠÍ NEŽ ZÁKLADNÍ ŘADA SC
      • SPECIÁLNÍ RYCÍ SYSTÉM SC6000 UMOŽŇUJE DÍKY SVÉ OBROVSKÉ SÍLE ZNAČIT I VELMI HLUBOKO.

      Výhody rycích a vyškrabávacích systémů:

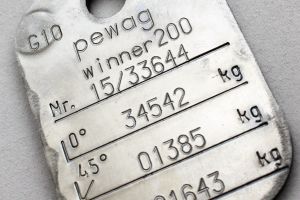

      • Spojité písmo
      • Tyto systémy jsou bezúdržbové a téměř bezporuchové
      • Nízká hlučnost
      • Všechny naše systémy je možno integrovat v libovolném úhlu, hrot nemusí dopadat kolmo na materiál

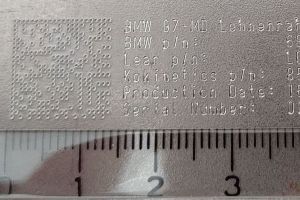

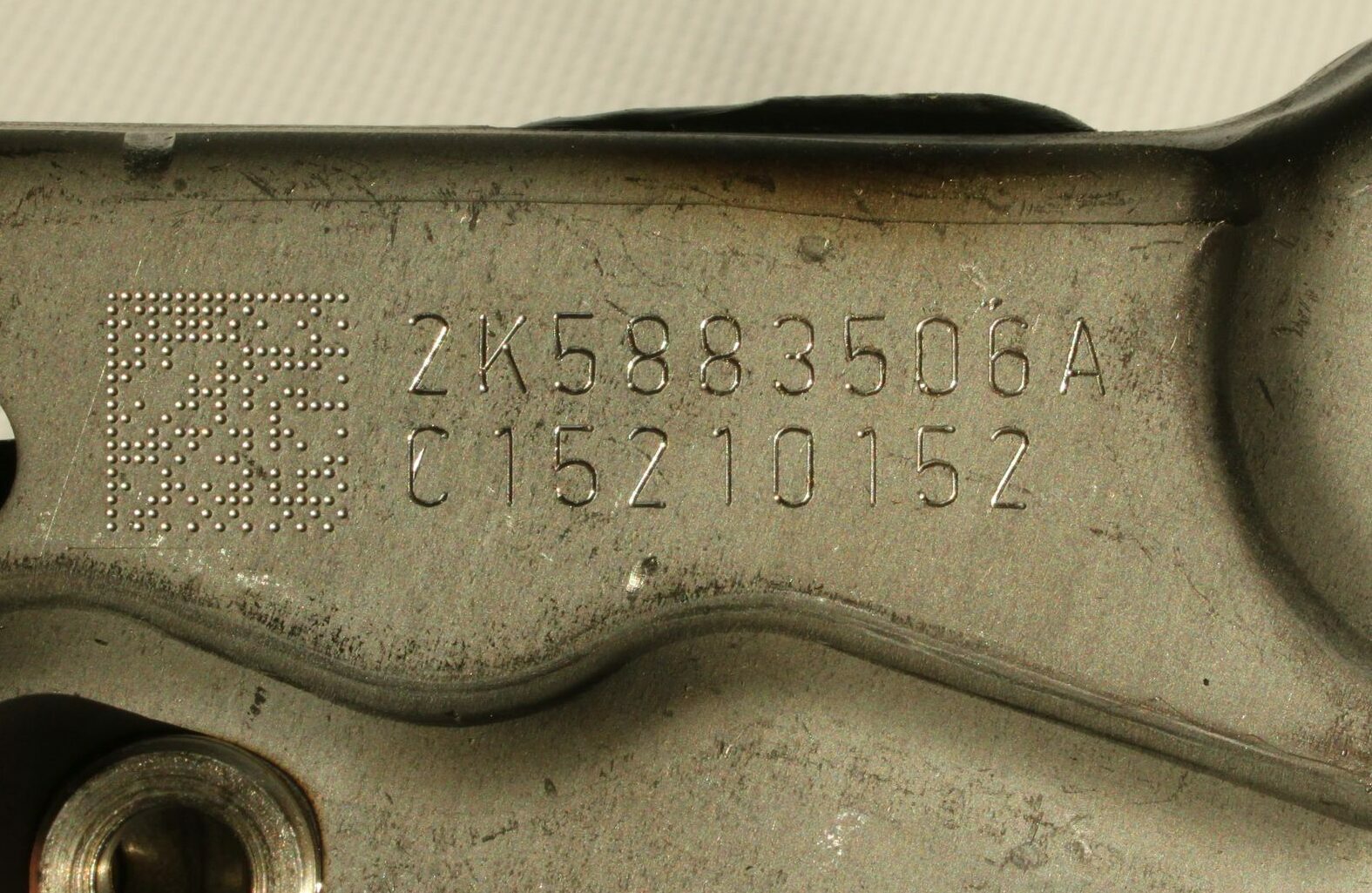

      Naše rycí systémy umožňují značit DMC KÓDY (DATAMATRIX  I QR KÓD)

      ŘADA SC

      • základní řada rycích systémů
      • pneumatická verze
      • princip vzduch/vzduch

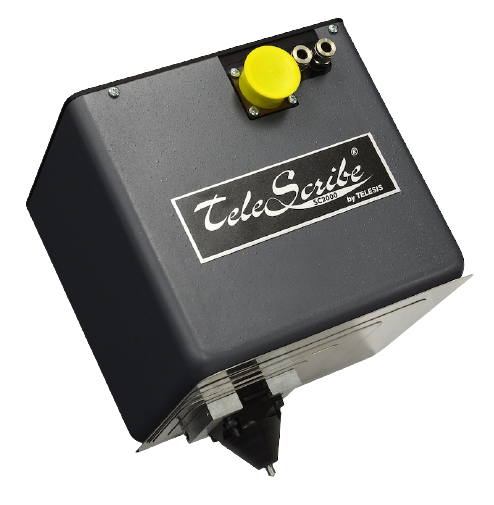

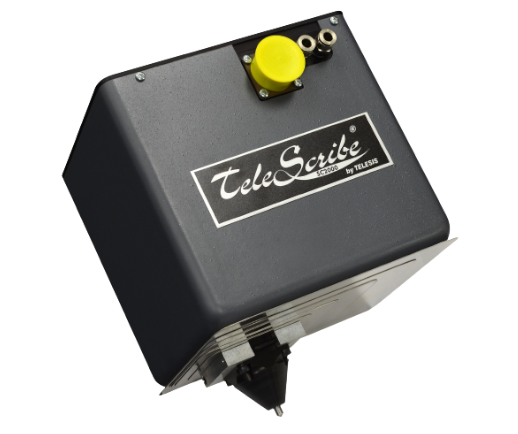

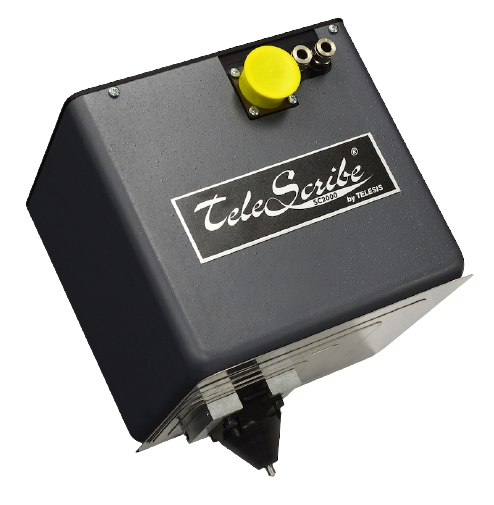

      SC2000

      stojanová verze
      + verze k integraci

      • Popisovací pole: 75 x 40mm
      • Použití: neomezené zatížení 24/7
      • Možnosti nastavení: spojité písmo
      • Rychlost: 3 znaky za sekundu

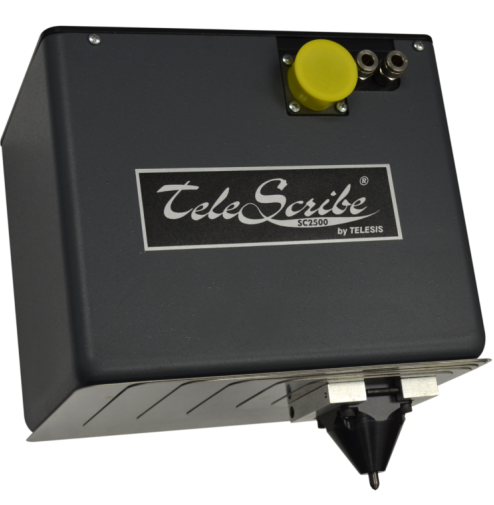

      SC2500

      stojanová verze
      + verze k integraci

      • Popisovací pole: 100 x 40mm
      • Použití: neomezené zatížení 24/7
      • Možnosti nastavení: spojité písmo
      • Rychlost: 3 znaky za sekundu

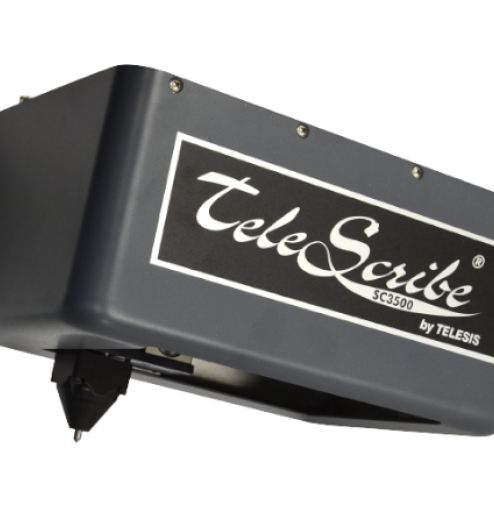

      SC3500

      stojanová verze
      + verze k integraci

      • Popisovací pole: 150 x 100mm
      • Použití: neomezené zatížení 24/7
      • Možnosti nastavení: spojité písmo
      • Rychlost: 3 znaky za sekundu

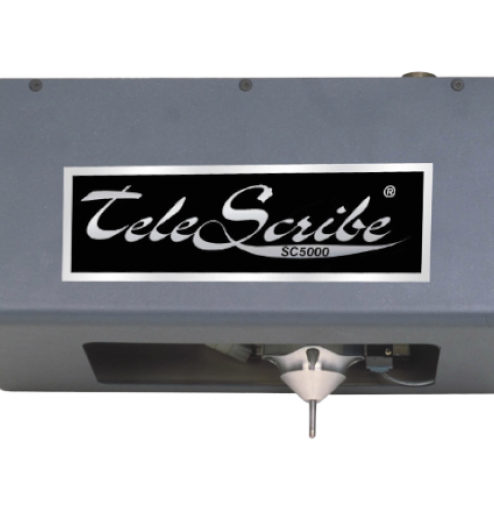

      SC5000

      stojanová verze
      + verze k integraci

      • Popisovací pole: 190 x 65mm
      • Použití: neomezené zatížení 24/7
      • Možnosti nastavení: spojité písmo
      • Rychlost: 3 znaky za sekundu

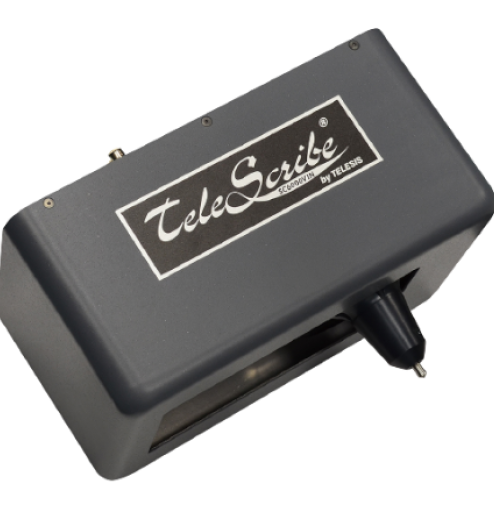

      SC6000

      stojanová verze
      + verze k integraci

      • Popisovací pole: 165 x 30mm
      • Použití: neomezené zatížení 24/7
      • Možnosti nastavení: spojité písmo
      • Rychlost: 3 znaky za sekundu

      Prohlédněte si některé
      námi realizované projekty >>

      ŘADA SS

      • nejvyšší řada
      • servomotory
      • pneumatická verze
      • princip vzduch/vzduch

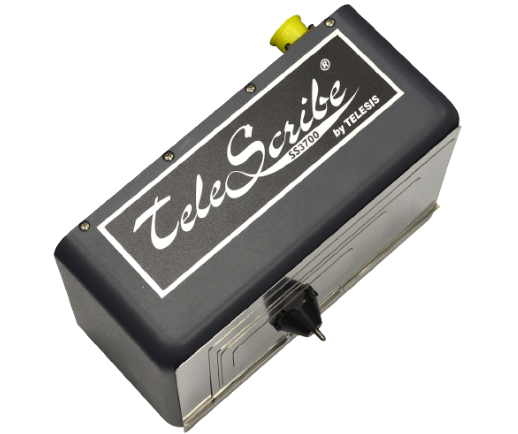

      SS3700

      stojanová verze
      + verze k integraci

      • Popisovací pole
      • Popisovací pole: 50,8 x 152mm
      • Použití: neomezené zatížení 24/7
      • Možnosti nastavení: spojité písmo
      • Rychlost: 6 znaků za sekundu

      Technická data, výkresy, 3D modely zašleme na vyžádání

      Nevíte, který mikroúder je pro Vás nejvýhodnější?

        Napište nám

        Vyplňte prosím tento krátký formulář - ozveme se Vám nejbližší pracovní den.


          Zavoláme Vám

          Spěcháte? Napište nám na sebe kontakt. Ozveme se Vám hned jak to bude možné. Nebo nám zavolejte na 379 778 541

          ŘÍDICÍ JEDNOTKY K MIKROÚDEROVÝM A RYCÍM SYSTÉMŮM

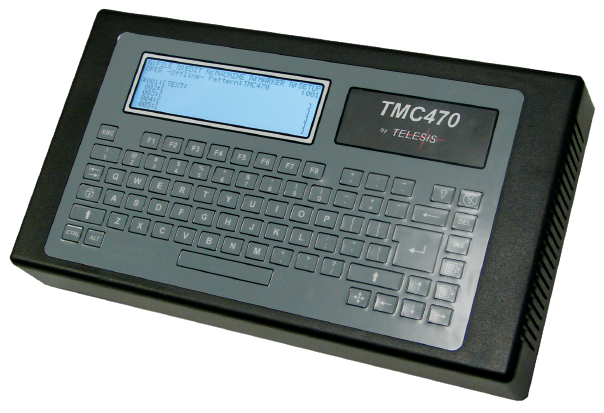

          ŘÍDICÍ JEDNOTKA TMC470

          • Software Logofont na vytváření log nebo fontů
          • PC upgrade utility pro snadný upgrade software
          • Interface s PLC, host PC a scanery čárových kódů
          • Možnosti značení: v přímce, v kruhu, konvexně, konkávně, pod libovolným úhlem, zrcadlově
          • Automatické generováni hodnot času: rok, měsíc, den, hodina, minuta, vteřina
          • Automatické generování: sériových čísel, kódů směn, kódů dnů a kroků v uživatelsky definovaných rozmezích
          • Značení ASCII znaků, loga, 2D DATAMATRIX kódů (ECC200), QR kódy (až 160 znaků)
          • Komunikační rozhraní : USB 2.0 , Ethernet, RS 232, RS 485, I/O komunikace
          • Možnost externího tlačítka START/STOP
          • Paměť 200 – 400 vzorů, každý vzor 200 libovolných polí
          • Možnost práce s PC pomocí grafického software MERLIN III
          • Software Logofont na vytváření log nebo fontů
          • Pracuje se značicí hlavou i samostatně bez použití PC

          PŘÍSLUŠENSTVÍ:

          • Rámeček pro zabudování
          • Speciální kryt NEMA4s krytím IP55

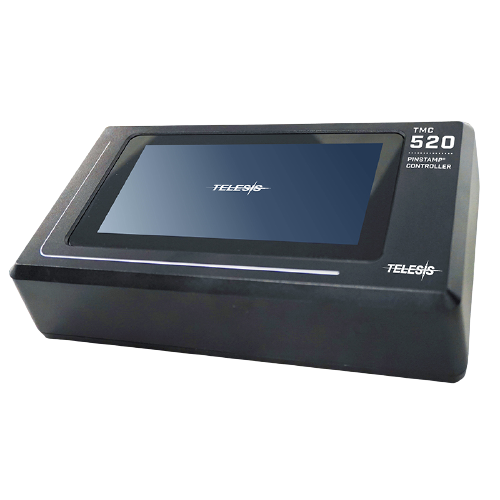

          ŘÍDICÍ JEDNOTKA TMC520

          • Touch Screen sedmipalcový displej s vysokým rozlišením
          • Kapacita několik tisíc vzorů
          • Standardně obsahuje 4 USB porty pro připojení paměťové karty / flash disky pro ukládání / načítání vzorů a aktualizace softwaru
          • Možnost připojení klávesnice a myši i bezdrátové
          • Možnosti značení: v přímce, v kruhu, konvexně, konkávně, pod libovolným úhlem, zrcadlově
          • Automatické generování hodnot času: rok, měsíc, den, hodina, minuta, vteřina
          • Automatické generování: sériových čísel, kódů směn, kódů dnů a kroků v uživatelsky definovaných rozmezích
          • Značení ASCII znaků, loga, 2D DATAMATRIX kódů (ECC200), QR kódy (až 160 znaků)
          • RS232 sériové rozhraní Port Comm 1
          • I / O komunikace
          • Ethernet TCP/IP
          • Port TTL

          PŘÍSLUŠENSTVÍ:

          • Rámeček pro zabudování na dveře rozvaděče
          • Speciální kryt NEMA4s krytím Ip55
